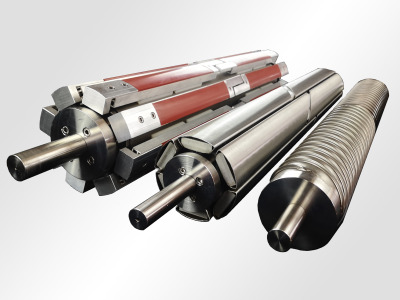

Cilindri estensori a doghe mobili

Brevetto nr. MI94A 002549

Durante la lavorazione di tessuti o dei film plastici è frequente il formarsi di pieghe longitudinali: il nostro cilindro estensore a doghe mobili permette di eliminare tale inconveniente laddove sia indispensabile un tiraggio forte e deciso lungo tutta la superficie del tessuto.

Il movimento rotatorio del cilindro produce, tramite un sistema di camme, lo scorrimento assiale delle doghe, le quali stendono il tessuto per tutta la sua larghezza. Le doghe, scorrono su pattini in resina acetalica (POM-C), materiale che garantisce ottime proprietà meccaniche, longevità di esercizio e bassissima igroscopicità.
I nostri cilindri a doghe sono disponibili sia in comando folle (azionati dalla forza tangenziale esercitata dal tessuto) sia motorizzato, con perni di fissaggio che possono essere personalizzati a seconda delle esigenze del cliente.
Altra caratteristica comune a tutti i nostri cilindri a doghe è la totale assenza di cuscinetti. Il sistema di camme utilizza infatti appositi rullini in PTFE+Carbon Grafite che garantisce bassi costi di manutenzione e li rende ideali ad un utilizzo prolungato in condizioni difficili.

• CDI: Cilindro a doghe realizzato completamente in acciaio inox 304/316 (eccetto per i pattini ed i rullini) ideale per l'utilizzo in ambienti umidi o aggressivi (fino a 110°C).
  Disponibile nel Ø120 tavola 1300-2500mm, e Ø150 tavola 1750-3600mm.
  Per applicazioni particolarmente gravose è disponibile anche la versione che sostituisce i pattini in POM-C con pattini in PTFE+Carbon Grafite in grado di operare fino a temperature di 190°C

• CDR: Cilindro a doghe con corpo in acciaio inox e doghe in alluminio rivestite in gomma, ideale per l'utilizzo in ambienti asciutti ed ovunque sia necessaria un alta aderenza con il tessuto.
  Disponibile nel Ø174 tavola 1300-2600.


Sebbene la qualità, l'affidabilità e la durata operativa dei nostri cilindri sia comprovata, non possono comunque durare per sempre! L'azienda fornisce appositi kit di ricambio per la sostituzione di tutte le parti soggette ad usura.

Cilindri estensori spiralati

I nostri cilindri allargatori spiralati costituiscono una soluzione robusta, compatta e versatile al formarsi delle pieghe durante la lavorazione di superfici nastriformi.
Costruiti interamente in acciaio inox 304/316 sono praticamente esenti da manutenzione e possono lavorare per lungo tempo anche in ambienti molto aggressivi.
Il numero di principi, il passo delle spire e la geometria del filo sono interamente personalizzabili a seconda delle esigenze del cliente.
Disponibili dal Ø80 al Ø260, lunghezza massima tavola 3600 mm

Queste caratteristiche rispettano la nostra tradizione di semplicità ed affidabilità e rendono i nostri cilindri adatti ad ogni tipo di impianto nonché di tessuto: dai più tradizionali ai più delicati senza trascurare i tecnici. Essendo compatti e poco ingombranti, i cilindri possono essere installati facilmente.
I perni di fissaggio sono costituiti da una doppia flangia, una esterna ed una interna (per garantire la massima stabilità) e possono essere personalizzati a seconda delle necessità del cliente.

Cilindri lisci

Forniamo un'ampia gamma di cilindri lisci personalizzati, disponibili sia nella versione "folle" che motorizzata, dal Ø48 al Ø370 con una lunghezza tavola massima di 3600 mm.
La parte esterna dei nostri cilindri è completamente realizzata in acciaio inox AISI 304/316, che gli conferisce buona resistenza sia alla corrosione che alle alte temperature.

La robustezza e l'affidabilità dei nostri cilindri li rende ideali per diversi impieghi: nastri trasportatori, macchine avvolgitrici, imballatrici, macchine per il finissaggio tessile, ecc.
